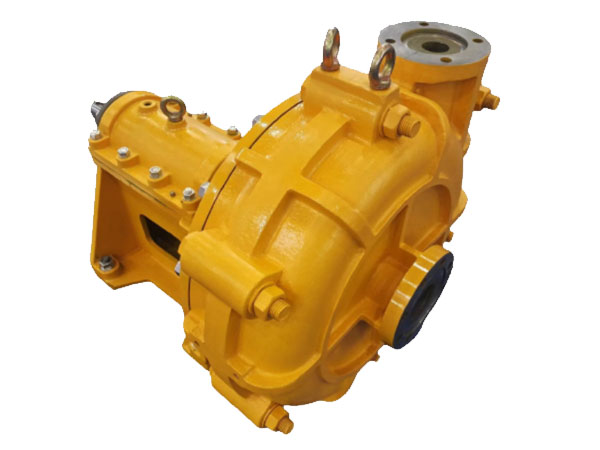

SSCP系列碳化硅陶瓷渣漿泵是單級、臥式、懸臂式、單殼結構的離心泵,亦可稱為重型渣漿泵。該型泵體積較大并配重型托架,適用于輸送濃度高、顆粒大、壓力高,具有耐磨性強、耐腐性高、高溫(≤90℃)的漿液,在泵的最大允許工作壓力范圍內,可以多級串連使用。廣泛應用于冶金、礦山、化工、疏浚、煤炭、電廠、建材等工業部門。
1、產品概述
SSCP系列碳化硅陶瓷渣漿泵是單級、臥式、懸臂式、單殼結構的離心泵,亦可稱為重型渣漿泵。該型泵體積較大并配重型托架,適用于輸送濃度高、顆粒大、壓力高,具有耐磨性強、耐腐性高、高溫(≤90℃)的漿液,在泵的最大允許工作壓力范圍內,可以多級串連使用。廣泛應用于冶金、礦山、化工、疏浚、煤炭、電廠、建材等工業部門。
2、結構及材質:
2.1、整體結構:采用模塊化設計、標準化程度高、適應性強、應用廣泛。
2.2、單泵殼結構:泵頭部分采用模塊化設計,主要由過流部件(泵蓋、葉輪、泵體、后護板)、結合板、密封組件、托架總成等組成。接合板、托架、泵體上都有止口,泵體與接合板、接合板與托架,兩者之間均用高強度螺栓連接。
2.3、過流部件的材質:過流部件(泵蓋、葉輪、泵體、后護板)材質為高溫?zé)Y(jié)碳化硅陶瓷,具有耐磨耐腐性,使用壽命是高鉻合金及不銹鋼的3到10倍。
2.4、過流部件的結構:過流部件均為不可分離的雙層結構,金屬(鎧甲或骨架)與高溫?zé)Y(jié)碳化硅陶瓷緊密結合。不與漿液接觸部分(鎧甲或骨架)為高強度金屬材料,具有承壓保護作用,承壓能力大于1MPa;與漿液接觸部分(耐磨耐腐層)為高溫?zé)Y(jié)碳化硅陶瓷,具有耐磨、耐腐蝕、抗沖擊的作用。
2.5、產品的通用性:SSCP系列泵與AH、ZJ系列渣漿泵的安裝外形尺寸完全一樣;SSCP系列泵與AH、ZJ系列渣漿泵的托架總成完全通用,可相互互換。
2.6、多種軸承組件:水平中開稀油潤滑結構、筒式油脂潤滑結構、筒式稀油潤滑結構、懸架式大功率低轉速結構;泵軸采用干式結構與漿液不接觸??筛鶕?jù)工作環境及客戶需求選擇。
2.7、密封形式:機械密封、填料密封、副葉輪動力密封。
2.8、傳動形式:泵軸與葉輪采用螺紋連接,防止脫落。泵與電機采用多種傳動方式:聯軸器直連傳動、皮帶傳動(ZV、CV、CR、CL)、減速箱傳動、耦合器傳動等。
3、結構示意圖
蓋板鑲件:A05+SiC葉輪:A3+SiC
泵體:QT500-7+SiC蓋板:QT500-7+SiC
(2)高溫、高壓雙殼結構可多級串聯
配件名稱 | 材質 | 備注 | |
1 | 泵蓋 | ||
2 | 泵體 | ||
3 | 葉輪 | ||
4 | 后護板 | Cr26(鎧甲)+HT SiC(耐磨耐腐層) |
