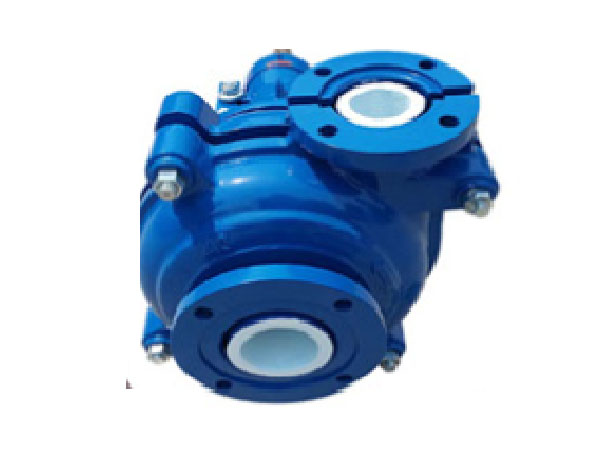

DSCP系列碳化硅陶瓷渣漿泵是單級、臥式、懸臂式、雙殼結構的離心泵,亦可稱為重型渣漿泵。該型泵體積較大并配重型托架,適用于輸送強磨蝕,高濃度渣漿或低濃度、高揚程漿液,在泵的最大允許工作壓力范圍內,可以多級串連使用。廣泛應用于冶金、礦山、疏浚、煤炭、電廠、建材等工業部門。
1、產品概述
DSCP系列碳化硅陶瓷渣漿泵是單級、臥式、懸臂式、雙殼結構的離心泵,亦可稱為重型渣漿泵。該型泵體積較大并配重型托架,適用于輸送強磨蝕,高濃度渣漿或低濃度、高揚程漿液,在泵的最大允許工作壓力范圍內,可以多級串連使用。廣泛應用于冶金、礦山、疏浚、煤炭、電廠、建材等工業部門。
2、結構及材質:
2.1、整體結構:采用模塊化設計、標準化程度高、適應性強、應用廣泛。
2.2、雙泵殼結構:泵體與泵蓋(承壓層)內裝有可更換的過流部件(耐磨耐腐層),過流部件為:葉輪、前護板、護套、后護板。
2.3、主要部件的材質:泵體與泵蓋采用高強度的QT500-7;過流部件(葉輪、前護板、護套、后護板)材質為高溫?zé)Y(jié)碳化硅陶瓷,具有耐磨耐腐性,使用壽命是高鉻合金及不銹鋼的3到10倍。
2.4、過流部件的結構:過流部件均為不可分離的雙層結構,金屬(鎧甲或骨架)與高溫?zé)Y(jié)碳化硅陶瓷緊密結合。不與漿液接觸部分(鎧甲或骨架)為高強度金屬材料,具有承壓保護作用,承壓能力大于1MPa;與漿液接觸部分(耐磨耐腐層)為高溫?zé)Y(jié)碳化硅陶瓷,具有耐磨、耐腐蝕、抗沖擊的作用。
2.5、產品的通用性:DSCP系列泵與AH系列渣漿泵的安裝外形尺寸完全一樣;過流部件(葉輪、前護板、護套、后護板)與AH系列渣漿泵的過流部件完全通用,可相互互換。
2.6、多種軸承組件:水平中開稀油潤滑結構、筒式油脂潤滑結構、筒式稀油潤滑結構、懸架式大功率低轉速結構;泵軸采用干式結構與漿液不接觸??筛鶕?jù)工作環境及客戶需求選擇。
2.7、密封形式:機械密封、填料密封、副葉輪動力密封。
2.8、傳動形式:泵軸與葉輪采用螺紋連接,防止脫落。泵與電機采用多種傳動方式:聯軸器直連傳動、皮帶傳動(ZV、CV、CR、CL)、減速箱傳動、耦合器傳動等。
3、結構示意圖
序號 | 配件名稱 | 材質 | 備注 |
1 | 泵蓋 | QT500-7 | 根據工作環境,鎧甲與骨架可采用不銹鋼材質 |
2 | 前護板 | ||

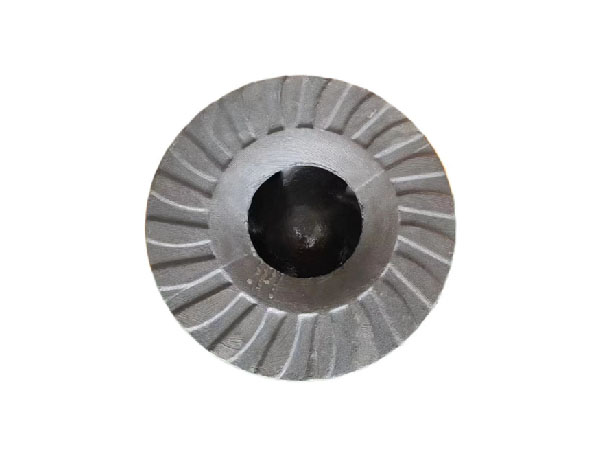

3 | 葉輪 | A3(骨架)+HT SiC(耐磨耐腐層) | |
4 | 護套 | ||

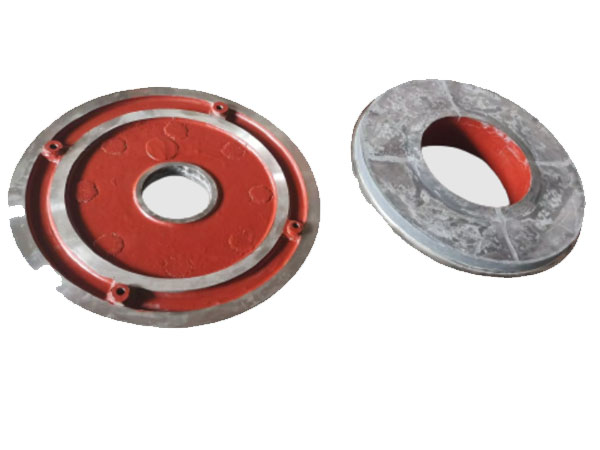

5 | 后護板 | ||
6 | 泵體 | QT500-7 | |
7 | 副葉輪 | Cr26 | |
8 | 軸套 | 3Cr13+SiC | |
9 | 減壓蓋 | QT500-7(鎧甲)7+HT SiC(耐磨耐腐層) |
